La Terminación Termocontraíble para Media Tensión suministrada por ConstrucSolutions está diseñada para cables con aislamiento seco tipo XLPE o EPR y pantalla metálica, en sistemas con tensión nominal de ___ kV y tensión máxima de servicio de ___ kV. Cada kit se selecciona en función de la sección del conductor, cubriendo el rango de ___ mm² a ___ mm², y del número de conductores a terminar, disponiéndose en presentación unipolar y tripolar.

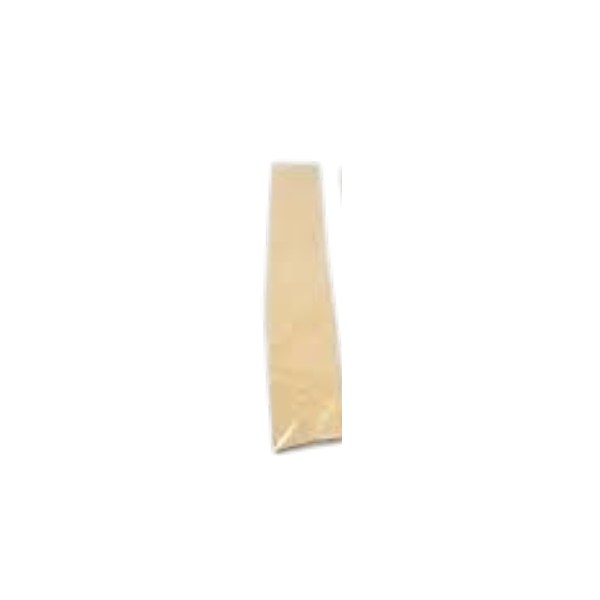

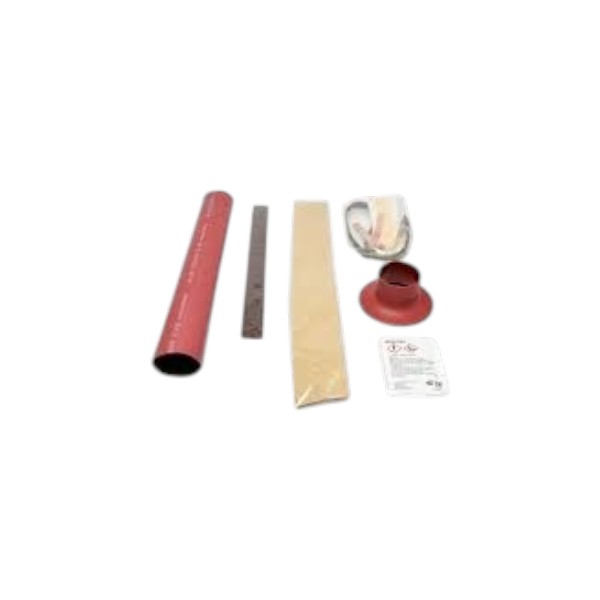

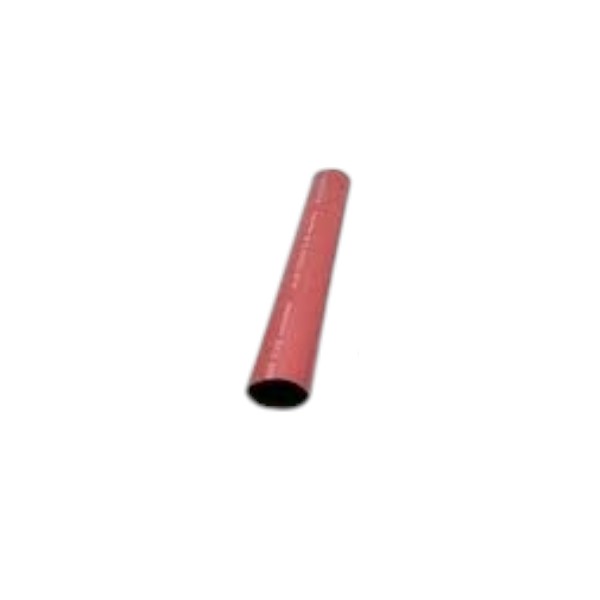

Constructivamente, el sistema se compone de un tubo de control de esfuerzos eléctricos que redistribuye la concentración de campo generada en el corte de la pantalla metálica, un tubo aislante de poliolefina reticulada con adhesivo termofusible interno que restituye el nivel de aislamiento del cable, y faldones antitracking de material resistente a la erosión superficial, cuya cantidad se define según la tensión de operación y el nivel de contaminación ambiental del emplazamiento. El kit incorpora asimismo la trenza o malla de cobre estañado para la continuidad de la pantalla a tierra, la cinta selladora de la zona de transición y los elementos menores requeridos para el montaje.

La instalación se ejecuta mediante contracción por aplicación de calor con soplete de gas propano, sin requerir moldes, resinas de vertido ni tiempos de curado, lo que permite energizar el circuito una vez concluido el enfriamiento del conjunto. El procedimiento debe ser realizado por personal técnico calificado, siguiendo estrictamente el instructivo de montaje incluido en cada kit.

La fabricación y los ensayos de tipo se ejecutan bajo los lineamientos de las normas IEC 60502-4, aplicable a accesorios para cables de energía con aislamiento extruido, e IEEE 48, correspondiente a terminaciones para cables apantallados de media y alta tensión, complementadas por los requisitos de la norma IEC 60815 para la selección del aislamiento externo según el nivel de contaminación.

Cada suministro se entrega con el instructivo de instalación del fabricante y el certificado de calidad correspondiente al lote despachado. La selección del kit debe realizarse verificando la tensión del sistema, el tipo de aislamiento, la sección del conductor y la configuración de pantalla del cable; se recomienda remitir estos datos al área técnica antes de emitir la orden de compra.
