Terminaciones - Empalmes B.T Y MT
Stock: EN STOCK

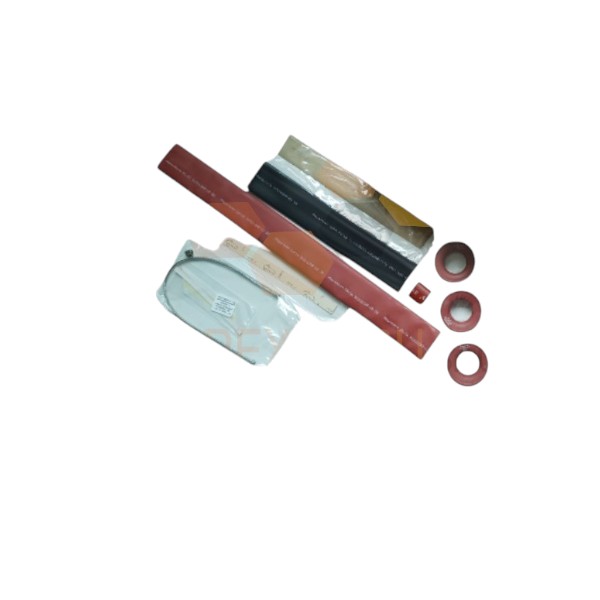

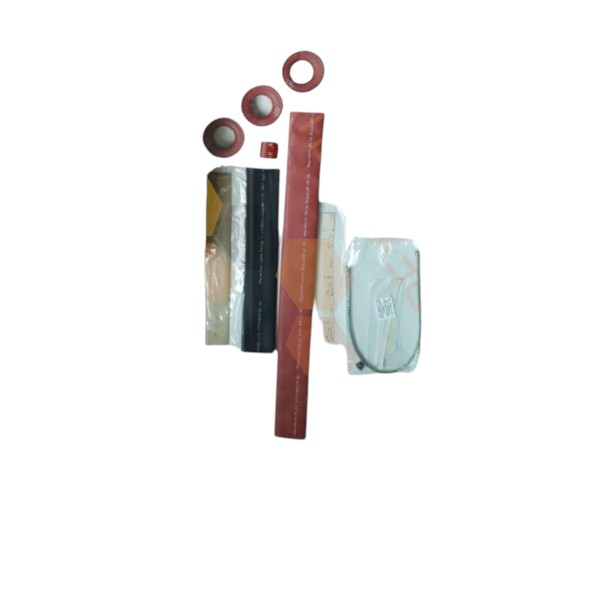

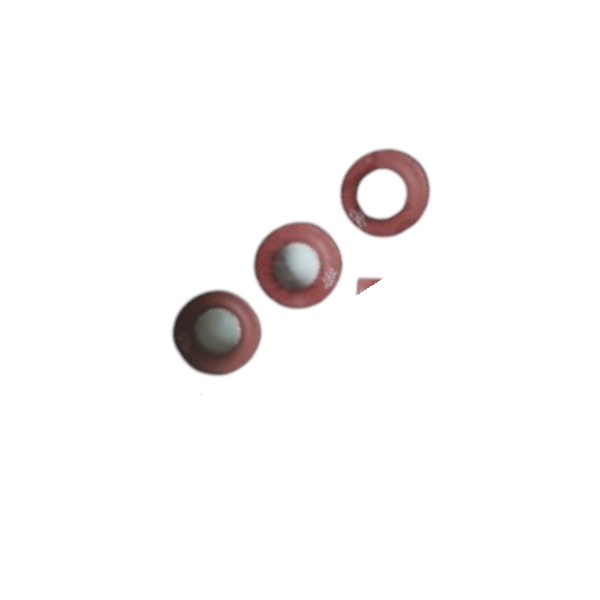

La terminación termocontraíble Raychem IXSU es un kit de terminación de media tensión para uso interior, diseñado para cables poliméricos (con aislamiento XLPE o EPR) de uno y tres núcleos, en tensiones de 12 a 42 kV. Sirve para rematar de forma segura el extremo de un cable de media tensión donde este se conecta a un equipo, tablero o barra, controlando el campo eléctrico y sellando el cable contra la humedad. Incorpora el exclusivo sistema de control de tensión eléctrica de Raychem, basado en óxido de zinc (ZnO) e integrado en los tubos aislantes termocontraíbles: durante el calentamiento, el tubo se contrae hasta su diámetro original, ajustándose firmemente al cable, rellenando irregularidades y adhiriéndose al aislamiento, lo que proporciona un alto rendimiento eléctrico. Se vende en kit y se utiliza con terminales (zapatas) mecánicos o de compresión, aptos para conductores de cobre y aluminio. Es la versión de terminación corta (ultrarrápida), de instalación sencilla, y cumple con la norma HD 629.1 de CENELEC.
Modelos disponibles (por tensión / configuración):
Datos técnicos:
La terminación termocontraíble es un accesorio indispensable en las instalaciones de media tensión. Cuando un cable de media tensión llega a su punto de conexión —una celda, un transformador, un seccionador o una barra— no puede simplemente pelarse y conectarse: es necesario "controlar el campo eléctrico" en el extremo del cable para evitar descargas y fallas. Eso es exactamente lo que hace la terminación IXSU.
Su tecnología de control de tensión basada en óxido de zinc (ZnO), integrada en los tubos termocontraíbles, distribuye de forma uniforme el campo eléctrico en la zona donde se corta la pantalla del cable, garantizando una operación confiable durante años. Al calentar el kit con soplete, los tubos se contraen y sellan el cable contra la humedad.
La diferencia clave está en la aplicación: la IXSU es para uso interior (celdas, tableros, subestaciones techadas), mientras que la OXSU es para uso exterior (a la intemperie), ya que esta última incorpora aletas antifuga para soportar la contaminación y la lluvia. Es fundamental elegir la correcta según dónde se instale, y el modelo exacto según la tensión y la sección del cable.
Recomendación de compra: la terminación se instala junto con el terminal (zapata) de compresión o mecánico del calibre correspondiente, que suele venderse por separado. Para instalaciones a la intemperie, solicita la versión OXSU. Verifica siempre la tensión (kV) y la sección del cable (mm²) antes de elegir el kit.
