Criterio de selección

La palomilla es la elección correcta en redes de baja tensión donde se requieren dos puntos de apoyo simétricos sobre una misma estructura, con aisladores tipo carrete y esfuerzos moderados. Su costo por punto de apoyo es el más bajo de los tres elementos y el montaje es el más rápido.

La ménsula corresponde cuando se necesita un solo brazo en voladizo, típicamente para derivaciones, acometidas o estructuras donde el conductor debe apartarse del eje del poste.

La cruceta se impone cuando la estructura soporta tres fases de media tensión con separación normalizada entre conductores, en vanos largos y en estructuras de retención con tiro elevado. Ni la palomilla ni la ménsula ofrecen el brazo ni la separación entre fases que exige la red primaria.

Un criterio práctico: red secundaria con aislador carrete, use palomilla. Derivación en voladizo, use ménsula. Media tensión trifásica, use cruceta.

Concreto o metálica

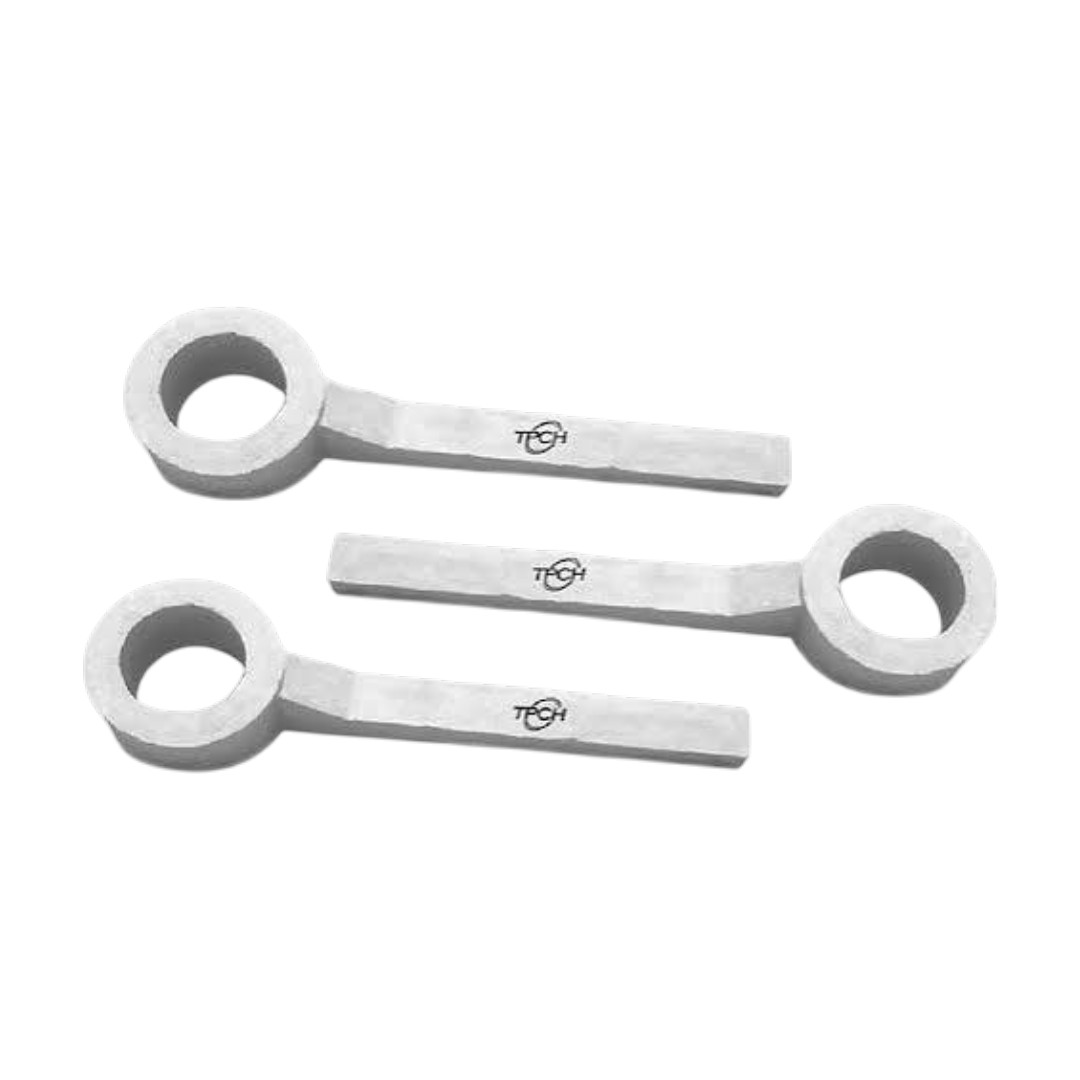

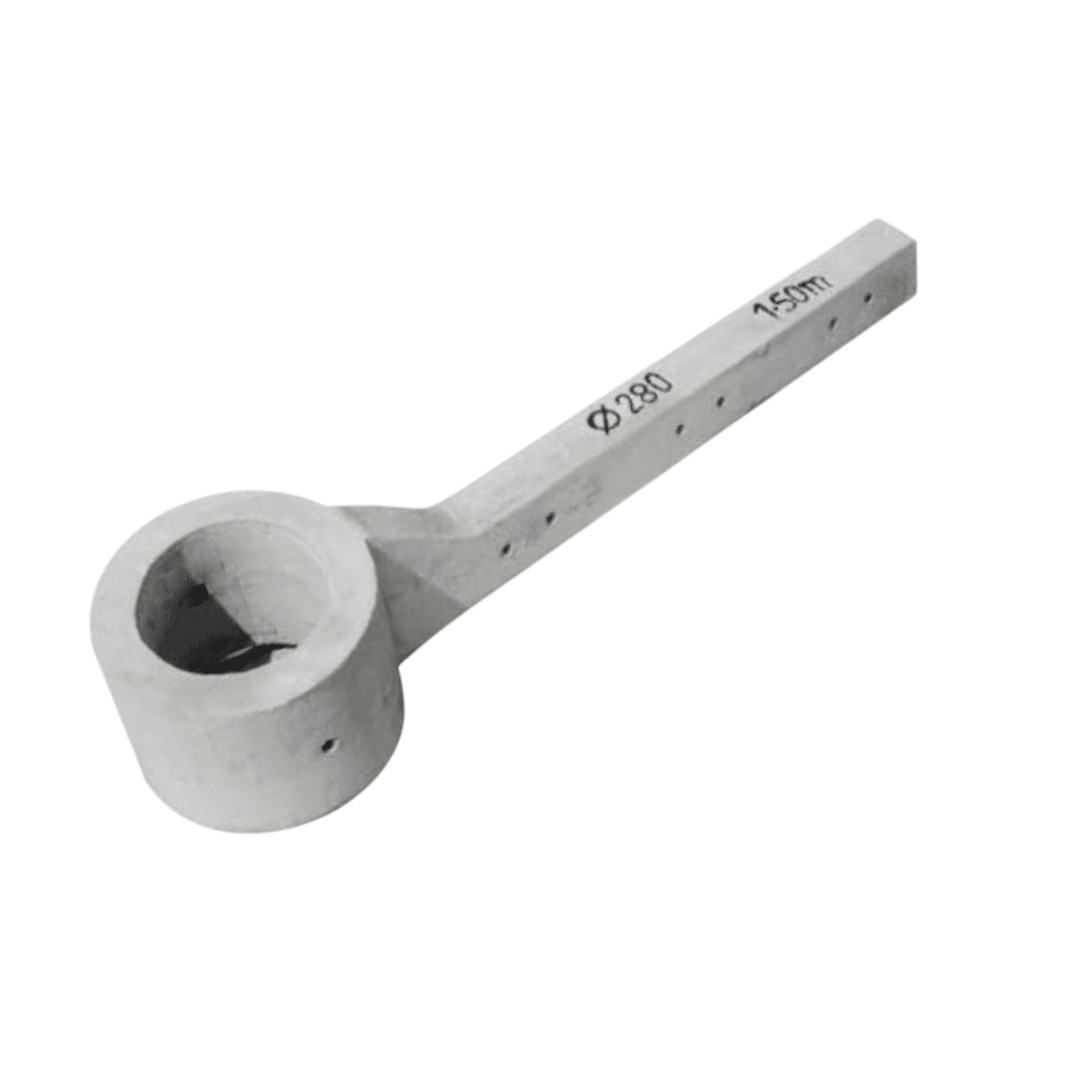

La palomilla de concreto no requiere mantenimiento, no se corroe y su comportamiento a la intemperie es idéntico al del poste. Su limitación es el peso y la sensibilidad al impacto durante el transporte y el montaje.

La palomilla metálica galvanizada es más liviana y admite mayores esfuerzos con menor sección, pero exige verificación periódica del galvanizado en ambiente salino y su reposición representa un costo recurrente en zonas costeras.

Datos necesarios para cotizar

Longitud de la palomilla requerida. Cantidad de unidades. Diámetro del poste en el punto de fijación, dato necesario para dimensionar la abrazadera. Tipo y cantidad de aisladores a montar. Si la estructura es de alineamiento, ángulo o retención.

Montaje y manipulación

Fije la palomilla al poste con abrazadera de acero galvanizado del diámetro correspondiente, aplicando torque uniforme sobre ambos pernos. Un ajuste desigual concentra el esfuerzo en un solo lado y fisura el concreto de la zona central, que es donde se transmite toda la carga.

Durante el transporte y la descarga, evite el golpe en los extremos perforados. Son las zonas de menor sección y mayor concentración de esfuerzos, y una fisura en ese punto es causa frecuente de rechazo en supervisión de obra.

Verifique que el perno del aislador quede ajustado sin forzar la perforación. El sobreapriete genera tracción radial en el concreto y produce fisura por estallido en el extremo.

Materiales complementarios

Suministramos aisladores tipo carrete y tipo pin, abrazaderas y pernos galvanizados, ménsulas y crucetas de concreto y metálicas, pastorales y luminarias, conductores de baja tensión desnudos y autoportantes, grapas de retención y kit completo de puesta a tierra.
