Ménsula de Concreto Armado para Estructuras de Distribución

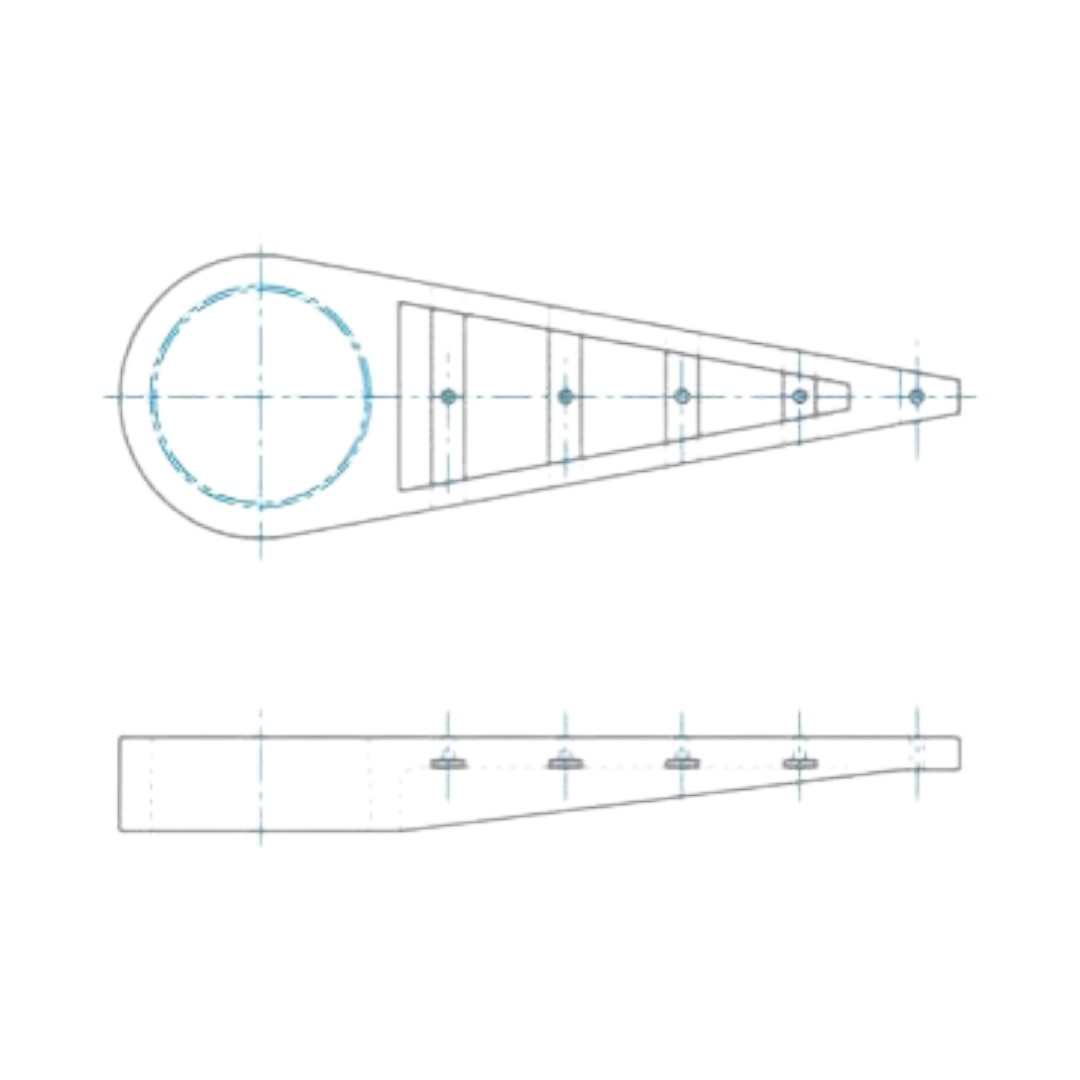

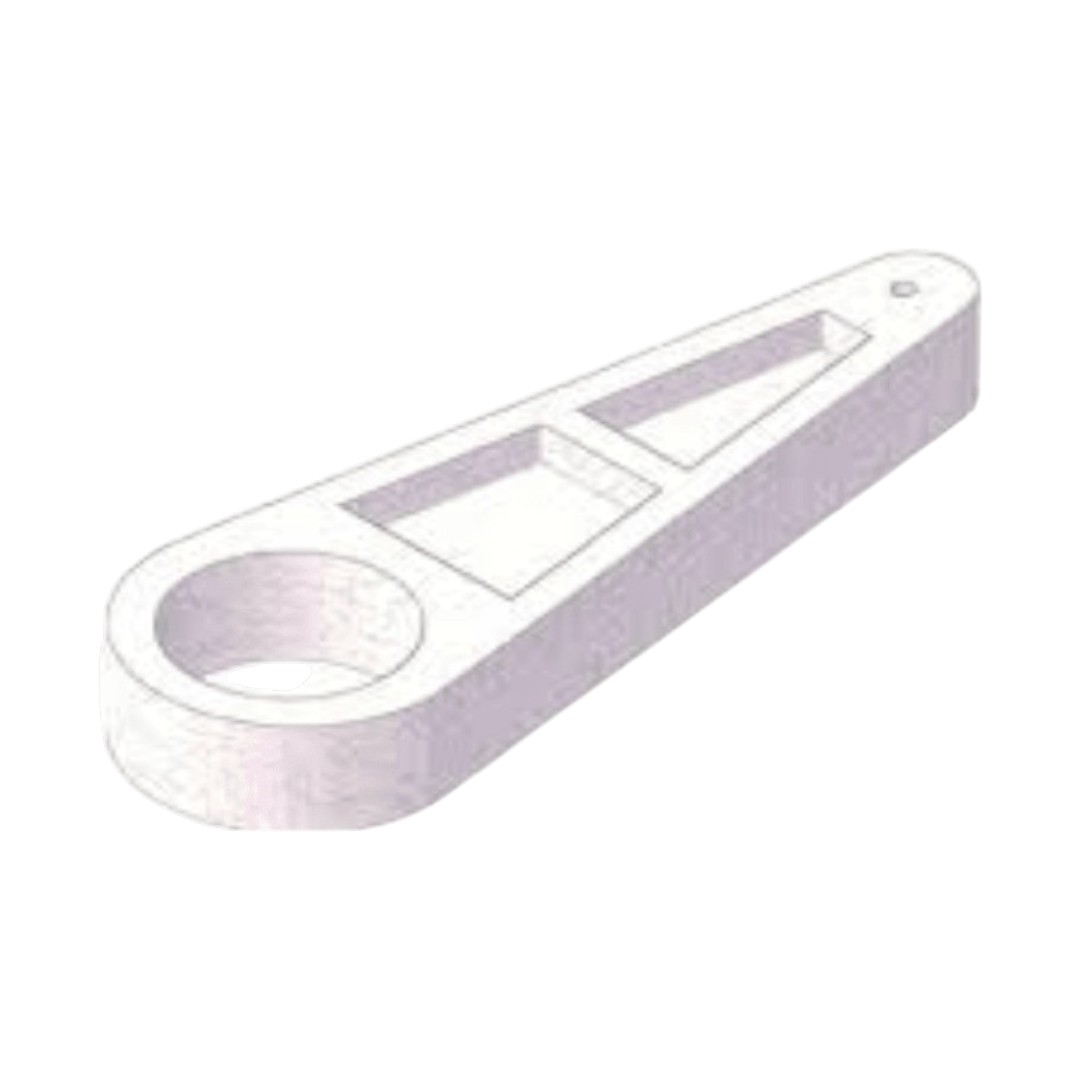

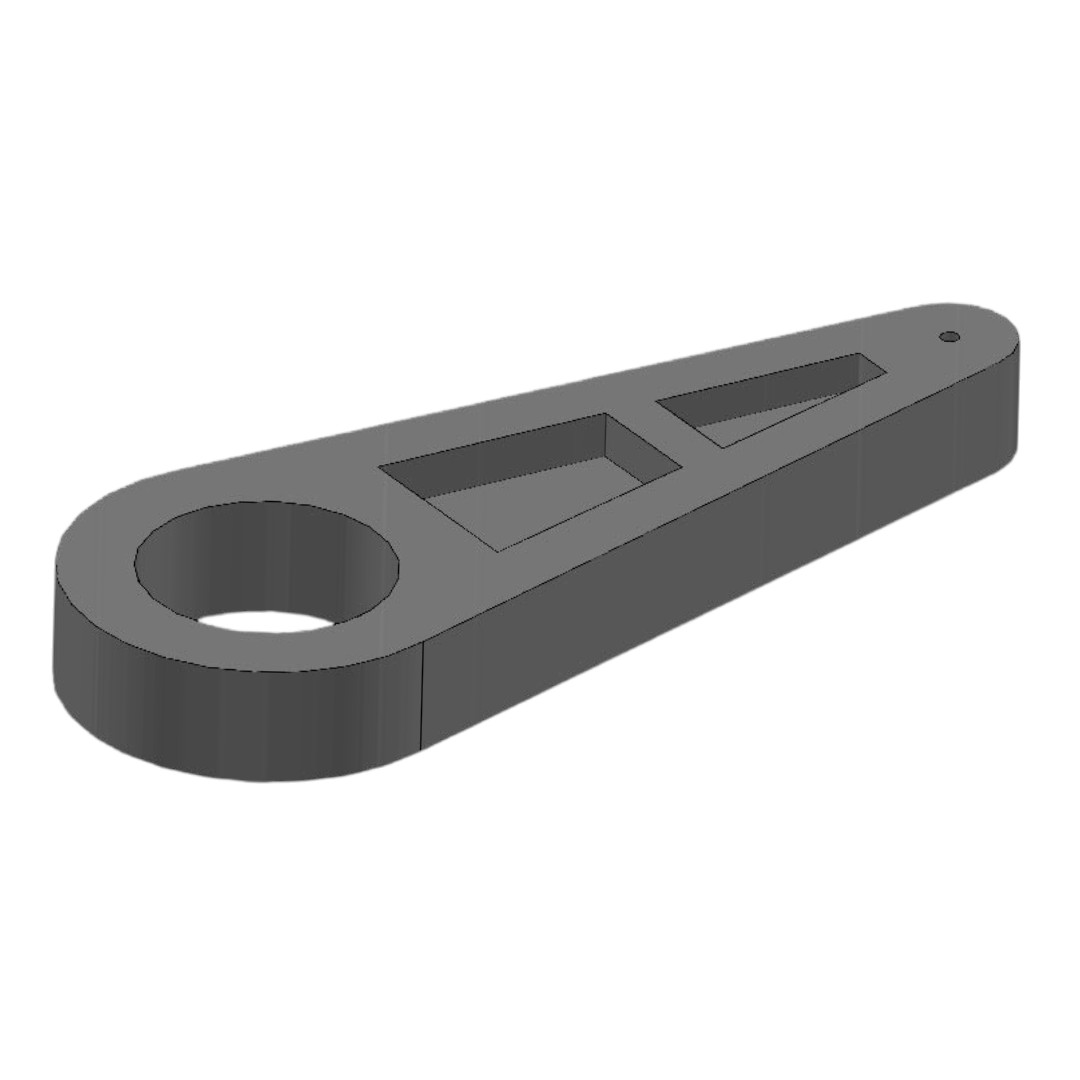

Elemento estructural prefabricado en concreto armado, de sección trapezoidal, empleado para soportar aisladores y conductores en estructuras de redes de distribución eléctrica. Se fija al poste mediante abrazadera o perno pasante y recibe directamente el esfuerzo transmitido por el tiro de los conductores.
Fabricada con concreto vibrado de alta resistencia y armadura de acero corrugado, con perforación en el extremo libre para el montaje del aislador tipo pin, carrete o polimérico según la configuración de la red. La cara de apoyo contra el poste está conformada para asentar sobre la superficie troncocónica sin necesidad de calzas ni acuñado en obra.
Es la solución de menor costo por punto de apoyo en redes de baja tensión y en estructuras de media tensión de un solo circuito, donde no se justifica el uso de cruceta. No requiere galvanizado ni pintura, no se corroe en ambiente salino costero y tiene vida útil equivalente a la del poste que la soporta, lo que elimina el mantenimiento periódico que sí demandan las ménsulas metálicas.
Configuraciones de aplicación
Ménsula simple. Un solo brazo, para soporte de uno a dos conductores. Uso típico: redes de baja tensión en alineamiento recto, acometidas domiciliarias, derivaciones y estructuras de paso en zonas urbanas y rurales.
Ménsula doble o montaje en oposición. Dos ménsulas instaladas en caras opuestas del poste. Uso típico: estructuras de ángulo y de retención en baja tensión, donde el esfuerzo se reparte entre ambos brazos, y estructuras de derivación de red secundaria.
Montaje escalonado. Varias ménsulas dispuestas a diferentes alturas sobre el mismo poste. Uso típico: redes mixtas de media y baja tensión sobre la misma estructura, y redes secundarias con circuitos independientes.
Aplicación por tipo de red
Redes de baja tensión. Es la aplicación principal. Soporte de conductores desnudos y autoportantes en redes secundarias de habilitaciones urbanas, zonas consolidadas y electrificación rural.
Redes de media tensión. Estructuras de un circuito en 10 kV y 22.9 kV donde la configuración del proyecto no exige cruceta, típicamente en alineamiento recto y en derivaciones monofásicas.
Alumbrado público. Soporte del circuito de alumbrado independiente y de los conductores de alimentación de luminarias.
Instalaciones industriales y agroindustriales. Redes internas de distribución en plantas, patios de maniobra, almacenes y zonas de proceso.
Suministro con despacho a nivel nacional desde Lima.
Cuándo usar ménsula y cuándo cruceta
La ménsula es la elección correcta cuando la estructura soporta pocos conductores, cuando el vano es de longitud moderada y cuando el circuito es único. Su costo por punto de apoyo es sensiblemente menor y el montaje es más rápido, con menos herrajes involucrados.
La cruceta se impone cuando la estructura debe soportar tres fases en disposición horizontal con separación normalizada entre conductores, en vanos largos, en estructuras de retención con tiro elevado y en configuraciones de doble circuito. En esos casos la ménsula no ofrece el brazo de palanca ni la separación entre fases que la red exige.
Un criterio práctico: si el proyecto especifica separación normalizada entre las tres fases de media tensión, vaya por cruceta. Si se trata de red secundaria o de un circuito simple, la ménsula resuelve mejor y más económico.
Concreto o metálica
La ménsula de concreto no requiere mantenimiento, no se corroe y tiene el mismo comportamiento a la intemperie que el poste. Su limitación es el peso y la fragilidad ante impacto durante el transporte y el montaje.
La ménsula metálica galvanizada es más liviana y admite mayores esfuerzos con menor sección, pero exige verificación periódica del galvanizado en ambiente salino y su reposición representa un costo recurrente en zonas costeras.
Datos necesarios para cotizar
Longitud de la ménsula requerida. Cantidad de unidades. Diámetro del poste en el punto de fijación, dato necesario para dimensionar la abrazadera. Tipo de aislador a montar. Si la estructura es de alineamiento, ángulo o retención.
Montaje y manipulación
Fije la ménsula al poste con abrazadera de acero galvanizado del diámetro correspondiente, aplicando el torque uniforme sobre ambos pernos. Un ajuste desigual concentra el esfuerzo en un solo punto y fisura el concreto de la cara de apoyo.
Durante el transporte y la descarga, evite el golpe en el extremo perforado, que es la zona de menor sección y mayor concentración de esfuerzos. Una fisura en ese punto, aunque superficial, es causa frecuente de rechazo en supervisión de obra.
Materiales complementarios
Suministramos abrazaderas y pernos galvanizados, aisladores tipo pin, carrete y poliméricos, crucetas de concreto y metálicas, pastorales y luminarias, conductores de media y baja tensión, y kit completo de puesta a tierra para la estructura.
