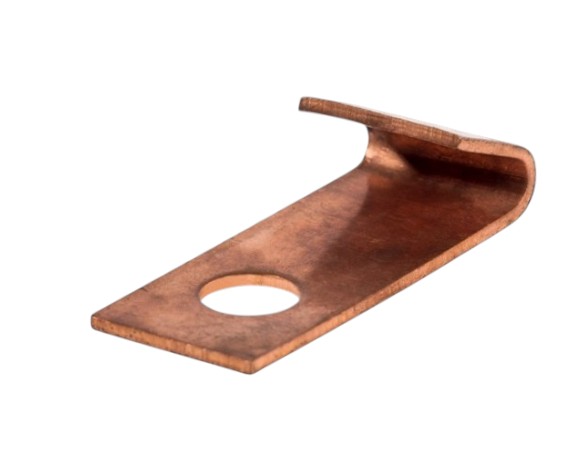

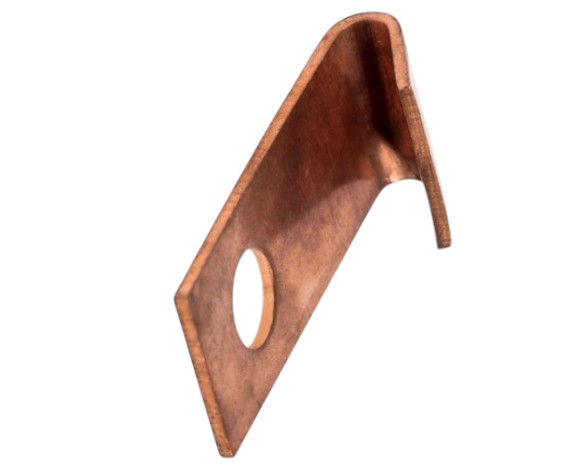

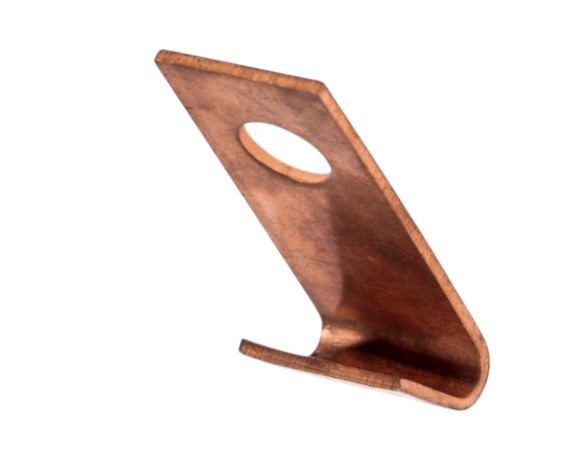

La plancha de cobre tipo J es un componente de conexión y fijación utilizado en los sistemas de puesta a tierra. Fabricada en cobre electrolítico de alta pureza (>99% Cu) y sometida a recocido para mejorar sus propiedades mecánicas, esta plancha doblada en forma de "J" cuenta con un ojal o perforación que permite fijarla mediante un perno a una estructura metálica, barra o superficie plana, y conectar allí el cable de cobre del sistema de tierra. Gracias a su material de alta pureza, reduce la resistencia de contacto, mejora la disipación térmica y garantiza una conductividad eléctrica óptima y una excelente resistencia a la corrosión. Se utiliza comúnmente en instalaciones eléctricas de baja y media tensión, cuadros de distribución, redes de puesta a tierra y proyectos de infraestructura donde se requieren elementos de conexión duraderos y confiables. Cumple con la norma ASTM B-187.

Modelos disponibles:

• Plancha tipo J estándar — 3 x 40 x 90 mm, ojal de 7/8"
• Versiones para distintos calibres de cable: 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300 y 400 mm²

Datos técnicos:

• Material: cobre electrolítico refinado (>99% Cu), recocido
• Acabado: natural
• Dimensiones típicas: 3 x 40 x 90 mm (espesor x ancho x largo)
• Ojal/perforación: 7/8" (para perno de fijación)
• Peso: ~0.13 kg
• Calibres de cable: 10 a 400 mm²
• Uso: conexión y fijación del cable de tierra a estructuras, barras y equipos
• Norma: ASTM B-187
