Cables y conductores
Stock: EN STOCK
Marca(s): Indeco, Ceper, Centelsa

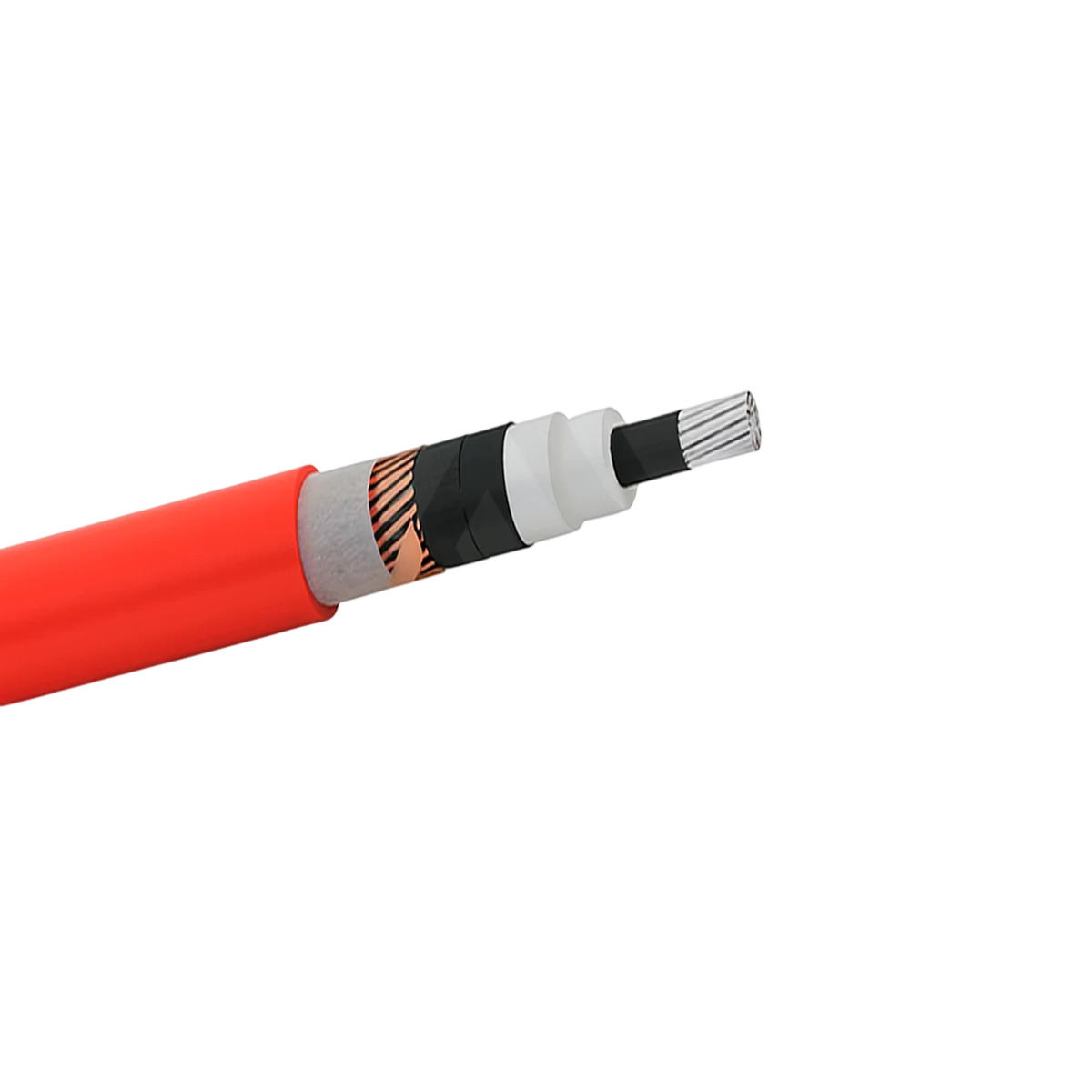

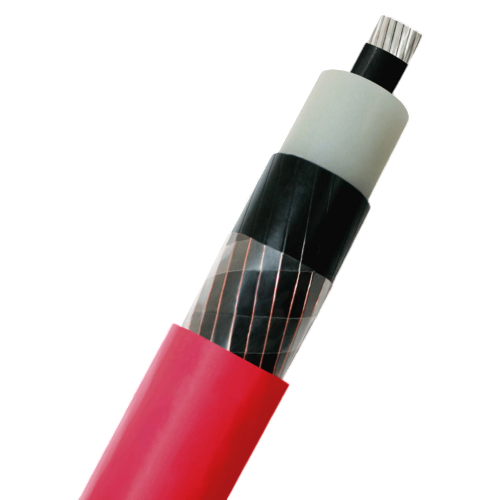

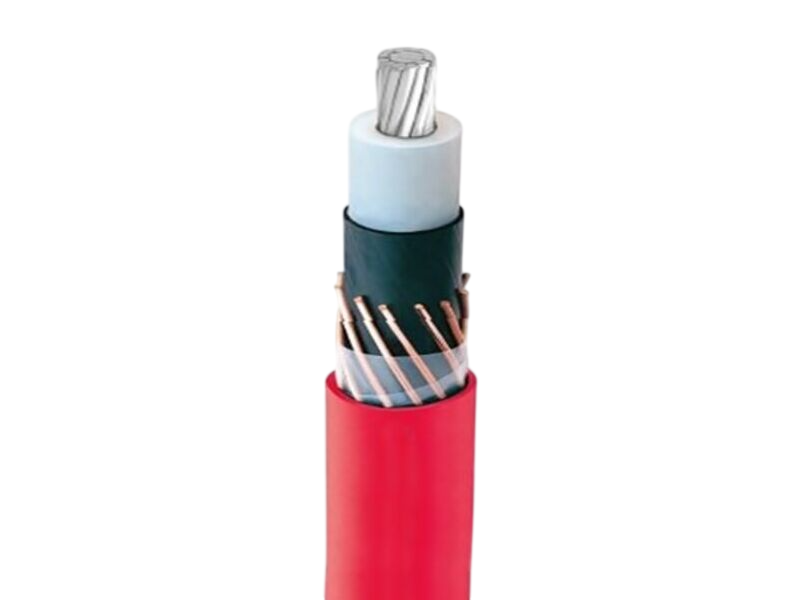

El cable NA2XSY es un cable de energía de media tensión monoconductor (unipolar), con conductor de aluminio, aislamiento de XLPE, pantalla de cobre y cubierta exterior de PVC de color rojo. Su estructura, de adentro hacia afuera, está formada por conductor de aluminio trenzado de clase 2, pantalla semiconductora del conductor, aislamiento de polietileno reticulado (XLPE), pantalla semiconductora del aislamiento, pantalla de alambre de cobre y cubierta exterior de PVC. Gracias a su factor de pérdida dieléctrica muy bajo, la excelente propiedad de aislamiento del XLPE y la unión firme con las pantallas semiconductoras extruidas en un solo proceso, ofrece una alta estabilidad operativa, por lo que es ampliamente utilizado en subestaciones, plantas de energía eléctrica y plantas industriales. Las pantallas semiconductoras aseguran la restricción del campo eléctrico y la resistencia a descargas parciales. Debe usarse en instalaciones fijas, aptas para tendido subterráneo y en ductos.
Modelos disponibles (por tensión):
Datos técnicos:
El cable NA2XY es un conductor de potencia para 0.6/1 kV usado en redes de distribución subterránea, alimentadores de tableros, acometidas de gran potencia y conexión de subestaciones a los sistemas de baja tensión. Su nomenclatura viene de la norma alemana VDE: N de norma, A de conductor de aluminio, 2X de aislamiento en polietileno reticulado (XLPE) e Y de cubierta exterior de PVC.
El conductor es de aluminio cableado compactado, lo que reduce el peso y el costo frente al cobre para la misma capacidad de corriente. El aislamiento de XLPE soporta 90 °C en servicio continuo y hasta 250 °C en cortocircuito, muy por encima de los 70 °C del PVC, lo que permite transportar más corriente con la misma sección. La cubierta de PVC protege contra la humedad, los agentes químicos del terreno y la abrasión durante el tendido.
Se instala directamente enterrado (con cama de arena y protección mecánica), en ductos, bancos de ductos o bandejas. Está disponible en configuraciones unipolar, bipolar, tripolar y tetrapolar (3 fases + neutro), en secciones que van desde 16 mm² hasta 400 mm² según la carga.
Recomendación de compra: elige la sección según la corriente de diseño, la caída de tensión admisible y la forma de instalación, ya que la capacidad de corriente varía si el cable va enterrado, en ducto o al aire. Se instala junto con los terminales y empalmes termocontraíbles, conectores bimetálicos (obligatorios al pasar de aluminio a cobre), cinta señalizadora, ductos y arena de protección.
